气水反冲长柄滤头技术要求

[发布日期:2022-07-11] 浏览:52次



a. 组成及功能

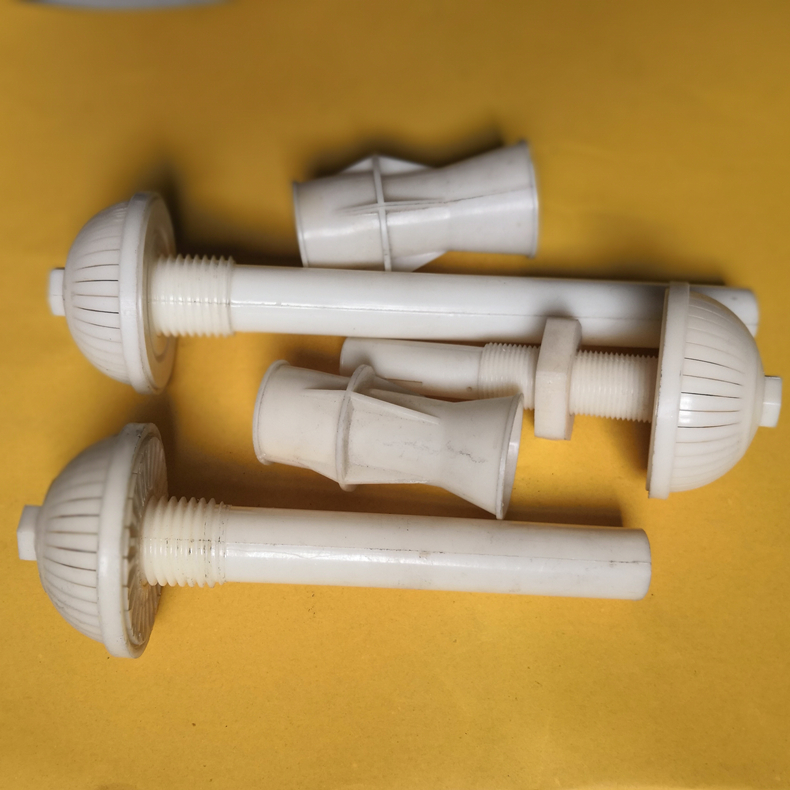

长柄滤头由滤帽、滤杆、预埋件和橡胶垫组成。滤头应采用防堵塞设计,如长短柄滤头的滤缝内的形式应改为滤缝夹角向外且加大夹角角度确保杜绝反冲洗时引起的卡砂情况。滤头柄应设计为锥形,即使反冲洗时有砂粒或杂物进入滤帽,当反冲洗停止后,也会自动滑落,避免积聚和堵塞。

滤帽包括圆柱形或半球型的壳体和实心的顶帽,滤帽上开有许多缝隙,滤杆直管上开有小孔和直缝,当气水同时反冲时,在混凝土滤板下面的空间内,上部为气,形成气垫,下部为水,气垫厚度与气压有关,气压愈大,气垫厚度愈大。反冲水则由滤柄下端及直缝上部进入滤头,气和水在滤头内混合后,经滤帽缝隙均匀喷出,使滤层得到均匀反冲。

预埋件指是长柄滤头密封环或套管,预埋在滤板内,为圆柱形壳体、长度与滤板厚度相符,套管上有环,并要求位置准确垂直,固定紧密,不渗水。

橡胶垫是长柄滤头与滤板间的橡胶垫圈,用于密封滤头,调整滤头高度。

 b. 尺寸

滤杆长292mm±1mm,内径Φ20±0.5mm,预埋件长100mm,滤帽直径Φ45,滤帽高度20mm,滤帽缝隙宽度为0.35±0.05mm,每个滤头的缝隙面积为2.5c㎡,滤帽上的36条缝隙应均匀分布。

c. 材质

滤头(含滤帽、滤杆、预埋件)材料应采用ABS工程塑料,橡胶垫为无毒橡胶。

d. 外观质量

滤头的表面应光滑、无裂裂、缩痕、气泡、溢边等缺陷。滤帽的缝隙应无残缺、溢边、堵塞等缺陷。
